尼龍棒PA6的工藝特點有哪些？

發(fā)布于2023-05-17 15:34:00 點擊：0

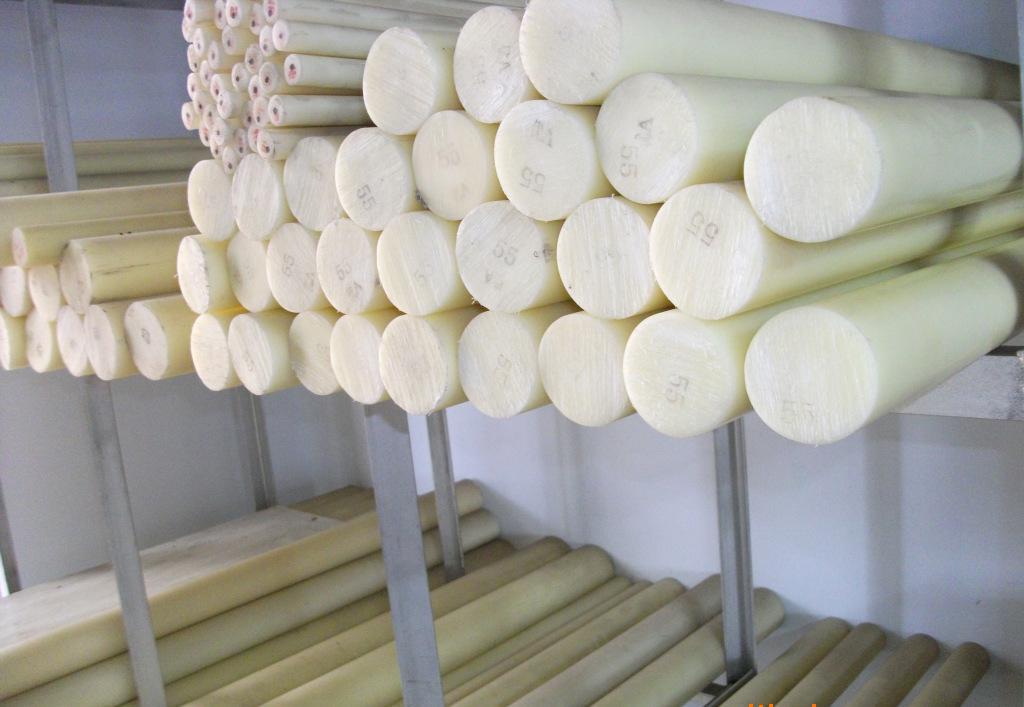

     我們常用的尼龍棒PA6一種結(jié)晶性熱塑性材料,尼龍材料容易吸水，含有親水基(酰氨基)。 結(jié)晶性聚合物而言，在擠出加工時，很迅速的冷卻使得材料無法自然結(jié)晶定型，從而使材料內(nèi)部存在較強(qiáng)的內(nèi)應(yīng)力。
     沒有經(jīng)過“回火”處理的尼龍棒，其內(nèi)部因為在定型后，大分子仍然會趨向于自然取向、結(jié)晶的運動，這會導(dǎo)致材料內(nèi)應(yīng)力進(jìn)一步加劇。因此，沒有經(jīng)過水煮工序的尼龍件其脆性非常大，在受到外力時，很容易崩掉或者是斷裂。     那么，如果讓已經(jīng)成型的尼龍大分子自然取向、結(jié)晶，盡量消除內(nèi)應(yīng)力呢?那就是我們說的水煮，水煮工序其實跟我們的金屬“回火”處理工序的設(shè)置有異曲同工之妙。那就是讓尼龍件在一定的水溫浸泡，讓其內(nèi)部的大分子盡量的趨于自然取向和達(dá)到內(nèi)部的結(jié)晶與解晶的平衡，從而消除其內(nèi)部應(yīng)力。表現(xiàn)在外面就是：尼龍件的韌性大大增強(qiáng)，脆性基本消除。
     那么為什么要用水煮呢?那就是因為尼龍含親水基團(tuán)——酰氨基團(tuán)，它導(dǎo)致尼龍容易吸水，但尼龍吸收一定的水分后，有助于其內(nèi)部大分子的取向和結(jié)晶運動。
     尼龍軸套、尼龍件水煮的最佳溫度和時間： 90-100℃，2-8小時。低于90度，效果不好，超過8小時，也不會再有更好的結(jié)果。從性價比而言，上述工藝條件最佳。


下一篇：硬度指標(biāo)在改性塑料中是如何操作實現(xiàn)上一篇：增韌尼龍在汽車上的廣泛應(yīng)用細(xì)分
